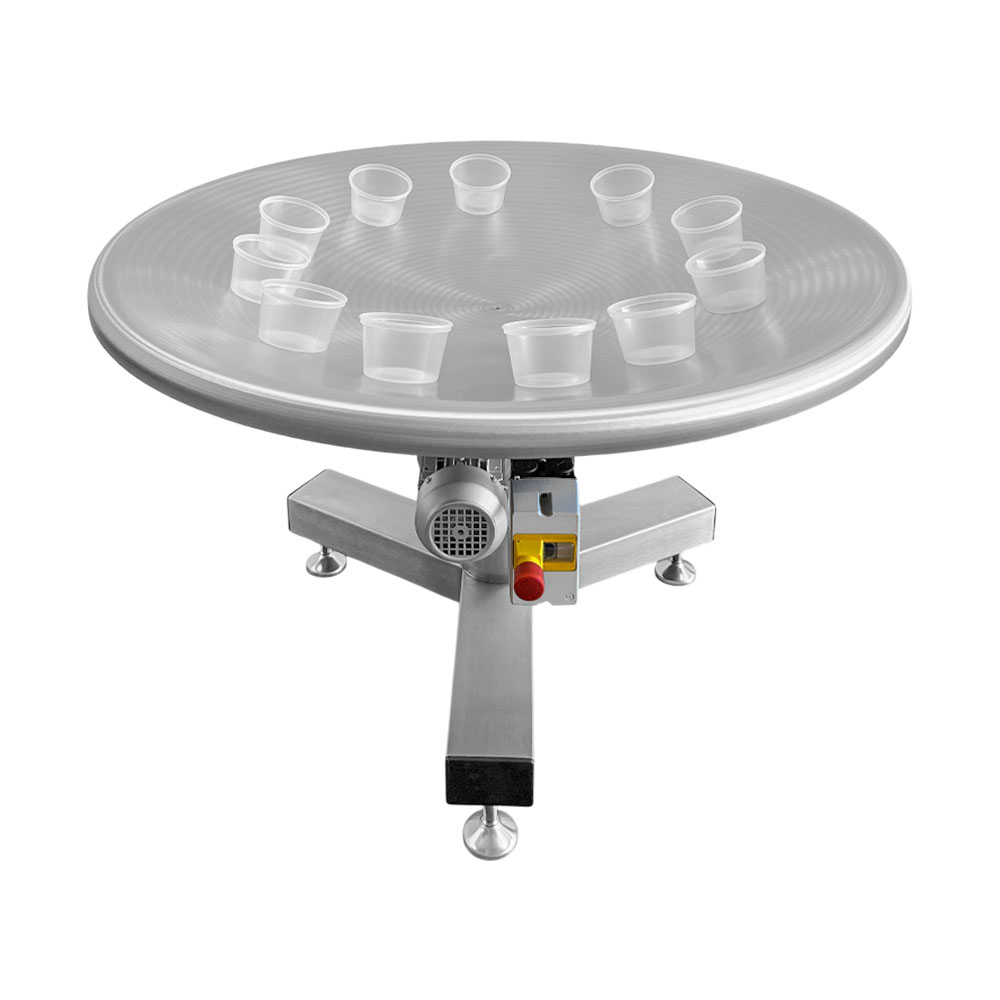

Il Tavolo Rotante Concavo, a differenza “Tavolo Rotante Convesso”, ha la particolarità di raccogliere i prodotti depositati sul bordo del vassoio, e convogliarli verso il centro del vassoio raccoglitore.
I prodotti possono arrivare da uno scivolo, da un nastro trasportatore, o direttamente da una macchina confezionatrice Flow Pack orizzontale o verticale, macchina a saldatura angolare termoretraibile, termoformatrice ecc.
Può essere impiegato anche nel settore tecnico per la raccolta di pezzi all’uscita di macchine utensili, linee di montaggio ecc.
Collocato nella parte finale della linea di confezionamento, il Tavolo Rotante Concavo svolge la funzione di “stazione di accumulo”, facilita la fase di scarico del prodotto in uscita dalla macchina confezionatrice, e agevola le operazioni di prelevamento e inscatolamento all’operatore. Il vassoio girevole, così come tutta la struttura della macchina, è costruito in acciaio inossidabile AISI 304 Satinato. La velocità del disco rotante, può essere facilmente regolata tramite pomello moto-variatore meccanico.
Caratteristiche
- Costruzione interamente in acciaio inox aisi 304 satinato
- Disco rotante concavo diametro 1000/ 1200/ 1400 mm.
- Quadro elettrico completo di fungo di emergenza, interruttore magnetotermico 16 A. 4 poli CE
- Potenza installata 0,18 Kw. / 0,7 A – 380 V. trifase / 220 V. monofase, 50 Hz
- Altezza del bordo disco da terra 810 mm. (standard)
- Piedini regolabili in altezza +/- 40 mm.
Costruzione interamente in acciaio inox aisi 304 satinato

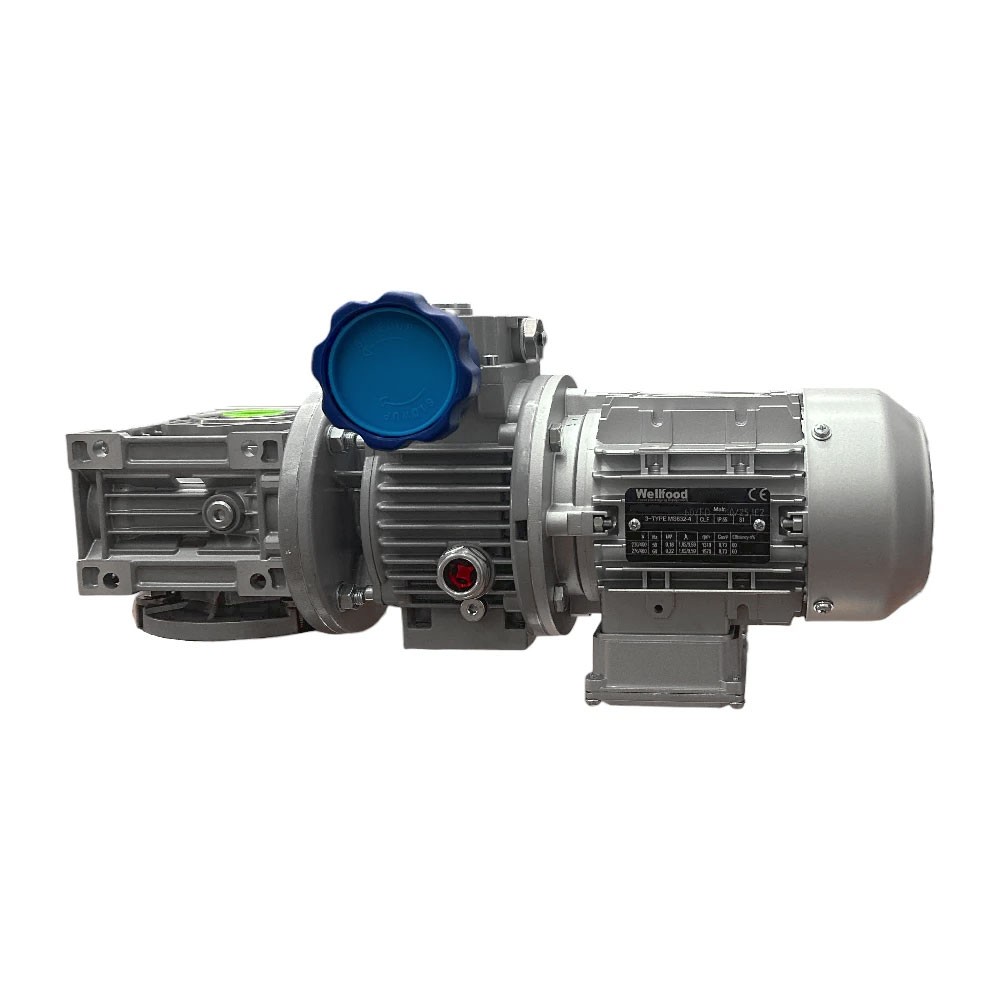

Velocità di rotazione regolabile da 3 a 14 giri/min. tramite moto-variatore
Quadro elettrico completo di fungo di emergenza, interruttore magnetotermico 16 A. 4 poli CE

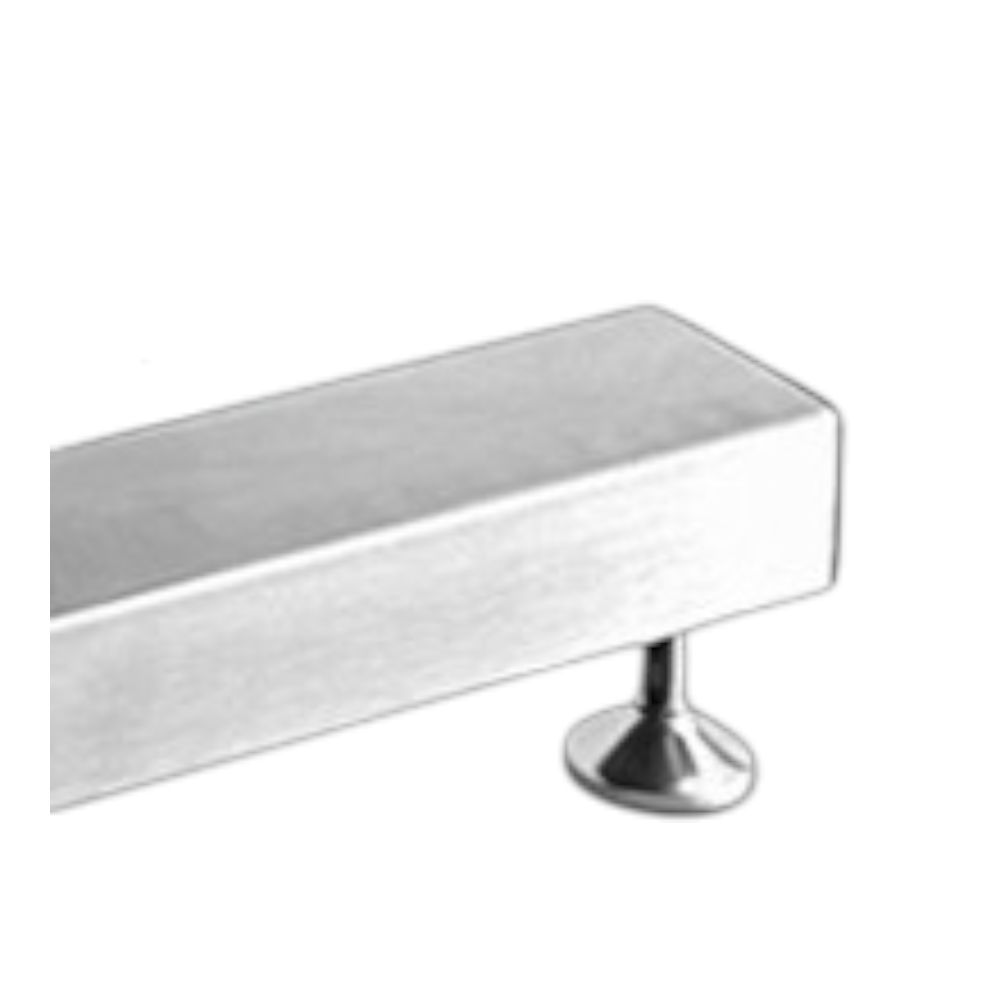

Il piede regolabile completamente filettato in acciao inox, dal design brevettato, è la scelta ottimale in svariati ambienti produttivi.
Optional
- Altezza personalizzata a richiesta

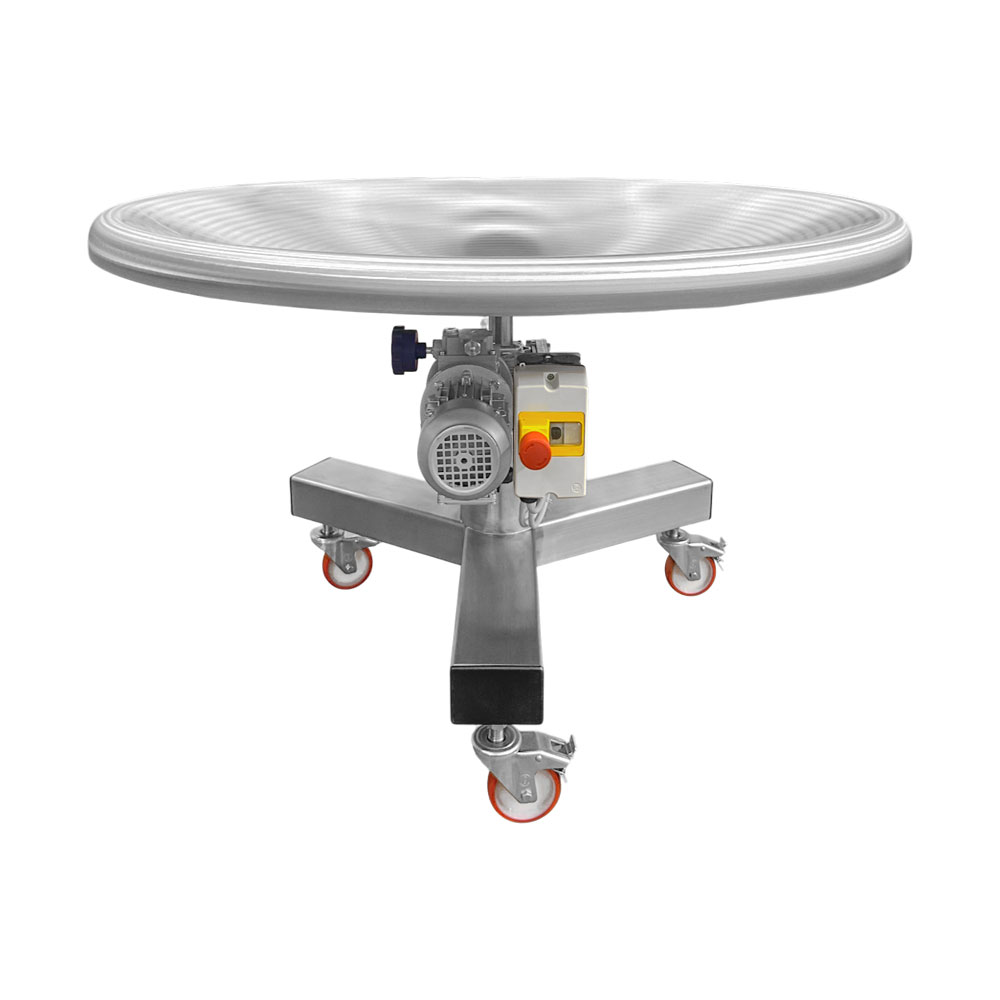

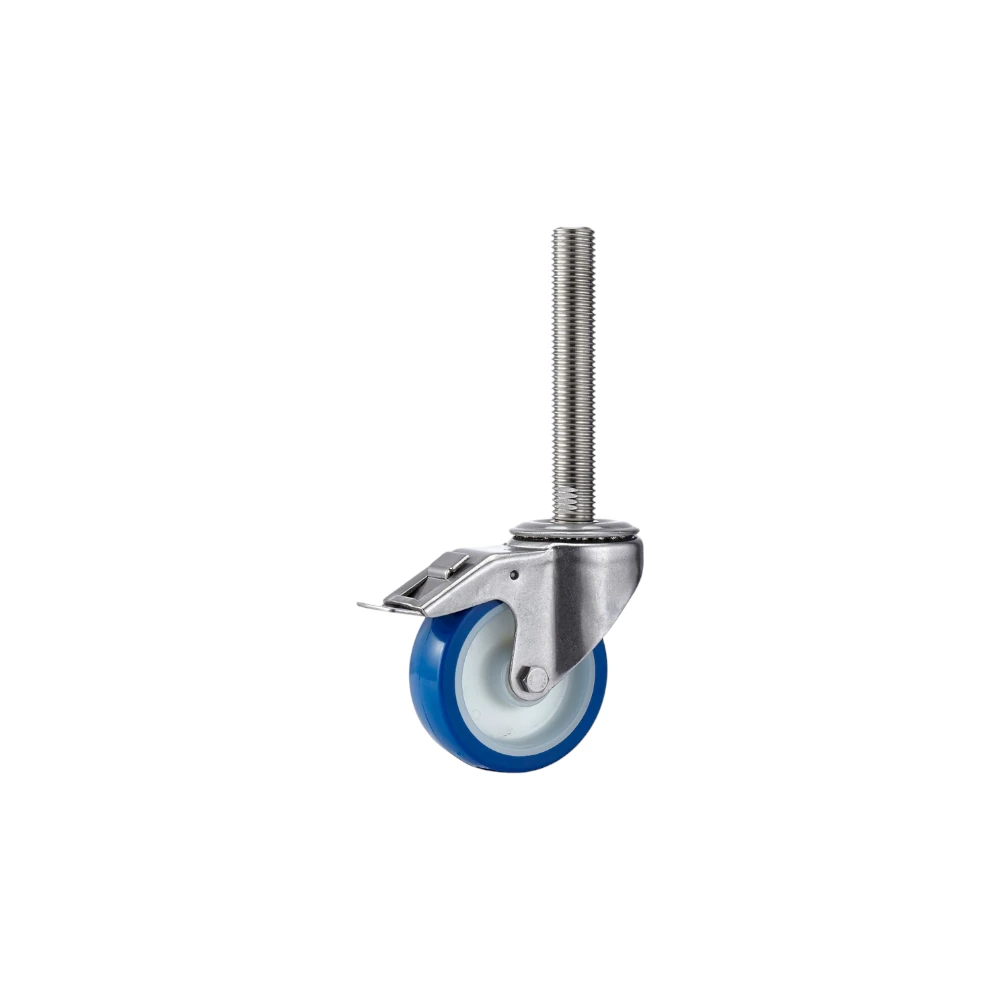

- Ruote pivotanti in acciaio inox con bloccaggio

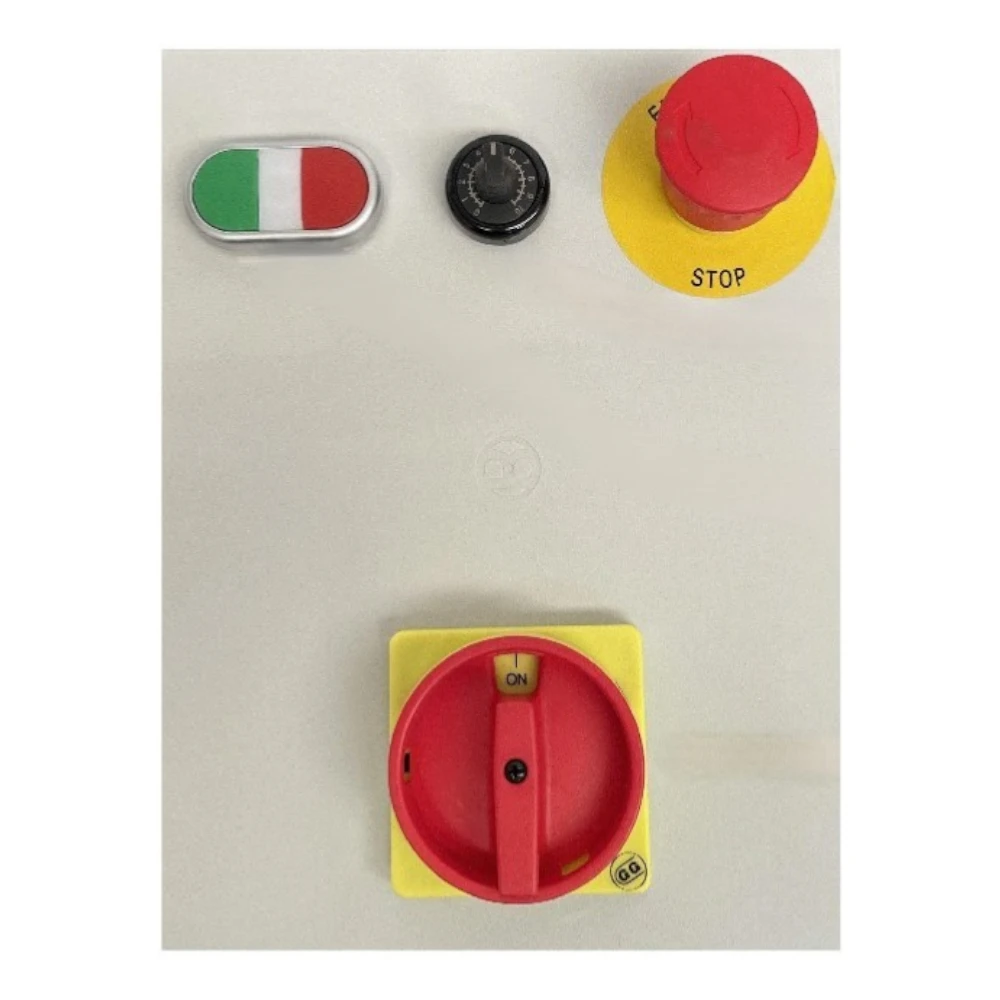

- Inverter per partenza e fermata in rampa di accelerazione/decelerazione
Prodotti
La forma concava è l’ideale per gestire:
- confezioni pillow-pack (a cuscino)
- confezioni doy-pack
- confezioni sottovuoto
- confezioni termosigillate
- buste e sacchetti
- vaschette e scatole
- articoli di piccole e medie dimensioni.
Fine linea
Il tavolo rotante concavo è progettato per integrarsi facilmente nelle linee di confezionamento nuove o già esistenti. Grazie alla loro struttura modulare e alla possibilità di personalizzazione, rappresenta la soluzione l’ideale per la raccolta dei prodotti a fine di macchina confezionatrice.
La velocità di rotazione regolabile consente di adattare il funzionamento alle esigenze specifiche della linea, migliorando la sincronizzazione con le macchine a monte e a valle.
Video tavolo rotante concavo
Il tavolo rotante concavo, posizionato a fine linea di una macchina confezionatrice, raccogliere i prodotti che scivolano dolcemente verso il centro.
